【系統構成】
●脫硫系統中的除霧器通常由兩部分組成，即除霧器本體、沖洗系統及噴嘴。
●除霧器本體由除霧器葉片、卡具、夾具、支架等按一定的結構形成組裝而成。
其作用是捕集煙氣中的液滴及少量的粉塵，減少煙氣帶水，防止風機振動。
●除霧器布置形式通常有：水平型、垂直型、屋脊型等。一般流速較高
的場合采用屋脊型布置，吸收塔出口水平段煙道上采用垂直型布置。
●除霧器沖洗系統主要由沖洗噴嘴、沖洗泵、管道、閥門、壓力儀表及電氣控
制部分組成。其作用是定期沖洗由除霧器葉片捕集的液滴、粉塵，保持葉片表面
清潔和濕潤，防止葉片結垢和堵塞，維持系統正常運行。

【性能參數】

●除霧效率≥ 90～99%；
●除霧器本體壓力降≥35pa，≤150pa ( 潔凈狀態 ）；
●臨界流速:3.5m/s ～5.0m/s；
●除霧器布置形式:按用戶要求或根據工況條件確定；
●除霧器葉片材質:改性增強型聚丙烯（改性PP）；
●除霧器葉片形狀:正弦波形、下沉式正弦?guī)с^式波型、對稱式折板型等；
●除霧器葉片間距:根據煙氣參數計算確定；
●除霧器沖洗噴嘴型式:壓力型實心錐；
●除霧器沖洗噴嘴擴散角:90°～110°；
●沖洗噴嘴距除霧器斷面垂直距離:≤800mm；
●沖洗方式: 一級除霧器采用雙面沖洗，二級除霧器既可采用單面沖洗（也
可采用雙面沖洗）；
●沖洗覆蓋率:150% ～200%；
●沖洗強度:根據工況條件確定；
●沖洗周期:根據工況條件確定。

【葉片選型】

型  式	除霧面積	除霧效率	沖洗效果	帶水負荷	布置部位
兩通道正弦波形	一般	較高	好	小	粗除霧層、精除霧層
兩通道正弦?guī)с^	一般	高	不好	大	精除霧層
兩通道對稱式折板	一般	一般	好	小	粗除霧層、精除霧層
三通道折板	大	最高	不好	小	精除霧層


【美斯特除霧器主要特點】
●設計除霧面積冗余充分，除霧效率高；除霧器本體壓降小。
●結構緊湊、除霧器斷面通流面積利用率高。
●沖洗系統布置科學合理，能夠在粉塵濃度較高的場合工作，不堵塞、結垢。
●本體組合整體連接安全，承受高溫?zé)煔鉀_擊的能力強，不易毀壞。
●改性材料抗氧化能力強，使用壽命長。
●便于安裝、檢修、維護、更換。

【除霧器布置示意圖】

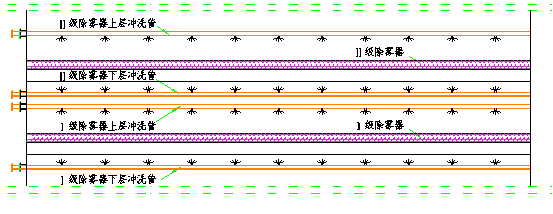

圖（一）：兩級水平型除霧器和沖洗系統

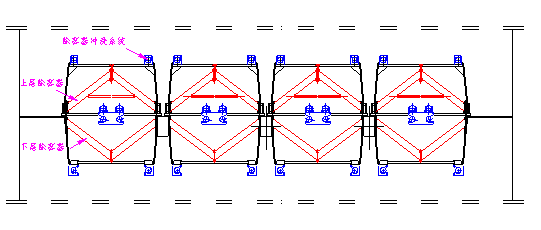

圖（二）：兩級屋脊型除霧器和沖洗系統
